D.S. 222/96 – Reglamento de Instalaciones Interiores de Gas
Objetivo General
Este reglamento establece los requisitos mínimos de seguridad que deben cumplir las instalaciones interiores de gas en Chile para resguardar la seguridad de personas y bienes.
Alcance y Aplicación
Tipos de gas regulados:
- Gas de ciudad
- Gases licuados de petróleo (GLP)
- Gas natural
Aspectos que regula:
- Proyecto y diseño
- Construcción
- Puesta en servicio
- Mantención
- Fiscalización
Responsables y Actores Principales
Superintendencia de Electricidad y Combustibles (SEC): Organismo fiscalizador del cumplimiento del reglamento.
Instaladores de Gas: Profesionales autorizados para proyectar y ejecutar instalaciones de gas según su categoría.
Empresas de Gas: Entidades que producen, transportan, distribuyen o suministran gas.
Usuarios/Propietarios: Responsables de la mantención de las instalaciones.
Clasificación de Instalaciones
Las instalaciones se clasifican según su complejidad:
- Instalaciones sencillas: Máximo 4 artefactos
- Conjuntos habitacionales: Varias instalaciones en edificios
- Instalaciones especiales: Aquellas que no se clasifican en las anteriores
Aspectos Técnicos Principales

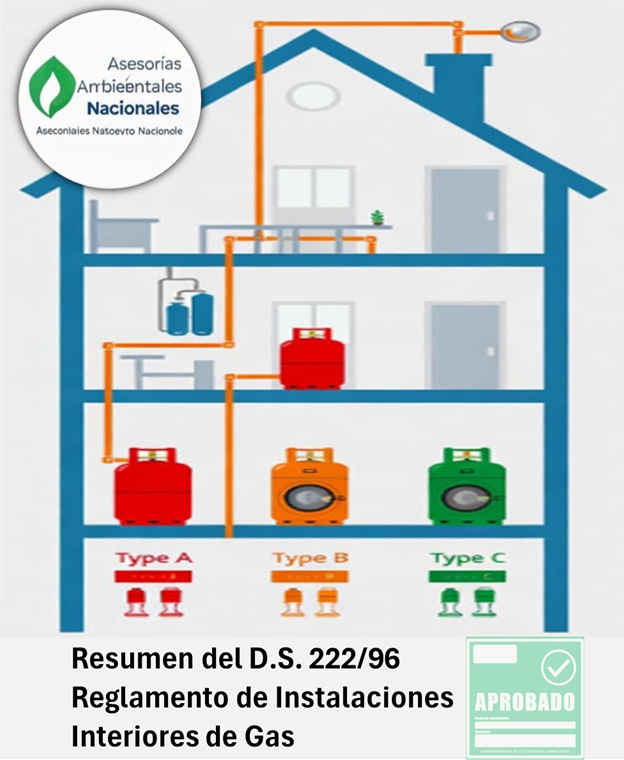

1. Artefactos de Gas
Se clasifican en tres tipos según evacuación de gases:
- Tipo A: No conectado a conducto de evacuación (gases se mezclan con el aire del recinto)
- Tipo B: Conectado con circuito abierto (evacua gases al exterior, toma aire del recinto)
- Tipo C: Circuito estanco (evacua gases y toma aire del exterior)
2. Ventilación de Recintos
Para cocinas:
- Volumen mínimo: 5 m³
- Requieren ventilación superior e inferior según volumen del recinto
Para calefones y termos:
- Volumen mínimo en cocinas: 7 m³
- Prohibida su instalación en baños
- Prohibida en departamentos menores a 35 m²
- Requieren ventilaciones específicas según tipo
Para estufas:
- Tipo A: Gasto máximo 300 W/m³, requieren dos ventilaciones
- Tipo B: Volumen mínimo 8 m³, ventilación de 100 cm²
- Tipo C: Sin restricciones de volumen ni ventilación
3. Conductos de Evacuación
Requisitos generales:
- Deben ser autosoportantes y bien afianzados
- Distancia mínima de 15 cm a materiales combustibles
- Materiales no combustibles y resistentes
- Deben llevar sombrerete
Conductos colectivos (edificios):
- Exclusivos para evacuación de gases
- Sombrerete tipo aspirador estacionario en edificios de 5+ pisos
- Sección calculada según potencia instalada
4. Tuberías
Materiales autorizados:
- Tubos de cobre tipo L (hasta 140 kPa) o tipo K (presiones mayores)
- Tubos de acero según normas ANSI/ASTM
- Todos deben contar con certificación
Instalación:
- Profundidad mínima bajo tierra: 50-80 cm según tipo
- Protección contra corrosión obligatoria
- Distancia mínima de 60 cm a conductores eléctricos
- Prohibidas en cielos y pisos de dormitorios
Cálculo de diámetros:
- Se utiliza potencia de cálculo y factores de simultaneidad
- Pérdida máxima de presión establecida según tipo de gas
5. Cilindros y Equipos de Gas Licuado
Distancias mínimas de seguridad:
- A aberturas de edificios: 1-5 metros según cantidad de cilindros
- A conductores eléctricos: según voltaje
- A fuegos abiertos y fuentes de ignición: según especificaciones
Protecciones requeridas:
- Gabinete (obligatorio para más de 4 cilindros)
- Techo de protección
- Radier de apoyo (5 cm mínimo de altura)
- Regulador de presión fijo
Ubicación:
- Patios con cielo abierto mínimo de 6 m²
- Prohibida en sótanos, pisos zócalo, cajas de escalera
- Volumen mínimo según tipo de instalación
6. Medidores
Ubicación:
- Preferentemente en exterior de edificios
- En gabinetes exclusivos con ventilación
- Distancias mínimas a aberturas, líneas eléctricas, etc.
- Prohibidos en zonas verticales de seguridad
Gabinetes:
- Material incombustible o resistencia F-120
- Dimensiones específicas según cantidad de medidores
- Ventilación superior e inferior (200-400 cm² c/u)
- Altura del medidor: 5 cm a 180 cm sobre piso
Procedimientos Obligatorios
Declaración de Instalaciones
El instalador debe presentar a SEC:
- Formulario de declaración firmado
- Plano de la instalación (3 copias)
- Memoria de cálculo
- Certificado de numeración municipal (si aplica)
Pruebas Previas al Suministro
Prueba de hermeticidad:
- En baja presión: 70-100 kPa por 5 minutos (tubería sola)
- Con artefactos: 15-20 kPa por 10 minutos
- En media presión: 3 veces la presión de trabajo por 5 minutos
Prueba de artefactos:
- Verificar evacuación de gases
- Funcionamiento correcto de todos los artefactos
Obligaciones Principales
Instaladores:
- Ejecutar según reglamento y normas
- Realizar todas las pruebas antes de declarar
- Verificar coincidencia entre instalación y plano
- Certificar que instalación cumple requisitos
Empresas Distribuidoras:
- Solo dar suministro con declaración SEC
- Verificar hermeticidad antes de suministro definitivo
- Mantener presiones de servicio dentro de rangos
- Comunicar accidentes inmediatamente a SEC
Usuarios:
- Mantención de instalaciones
- Solo contratar instaladores autorizados
- Mantener protección de medidores
- Seguir instrucciones de fabricantes
Sanciones
- Multas de 1 a 2 UTM por instalaciones no autorizadas
- Suspensión temporal o definitiva de licencias
- Suspensión de suministro en caso de riesgo inminente
- Responsabilidad por daños y perjuicios
Fiscalización
- SEC puede inspeccionar en cualquier momento
- Inspecciones selectivas a instalaciones
- Empresas deben reportar irregularidades
- Mantención de registros de instaladores
Aspectos Importantes de Seguridad
- Prohibiciones clave:
- GL en sótanos o bajo cota cero
- Calefones/termos en baños
- Tuberías en dormitorios
- Personas no autorizadas ejecutando trabajos
- Distancias críticas:
- Materiales combustibles: mínimo 15 cm
- Conductores eléctricos: mínimo 60 cm
- Fuentes de ignición: según tabla específica
- Mantención:
- Revisión mínima cada 2 años
- Conductos colectivos: inspección periódica
- Cilindros: inspección según norma oficial
Este reglamento busca garantizar que todas las instalaciones de gas en Chile operen de manera segura, protegiendo vidas y propiedades mediante estándares técnicos claros y verificables.
